2～6GHz 35dBm T/R組件

2～6GHz 35dBm T/R組件

指標

工作頻率：           2～6GHz

輸出功率：           35dBm（飽和輸出36 dBm）

輸入功率：           -5dBm

接收噪聲系數：       ≤2.0dB

接收通道P-1dB:       ≥10dBm

接收通道衰減控制：   6bit

移相量：             0～348.75°，5bit；

幅相一致性：

發射支路的幅相一致性：≤±1dB，±25deg；

接收支路的幅相一致性：≤±1dB，±25deg

相位為0度，0dB加權衰減和0dB動態衰減時：幅相一致性：≤±2dB，±25deg；

相位為0度，不同加權衰減值時：相位一致性：≤±30deg；

相位為0度，相同動態衰減值時：相位一致性：≤±30deg；

Idle功能：

Idle為低電平時，接收支路和發射支路按正常增益工作；

Idle為高電平時，接收支路和發射支路有50dB以上隔離（衰減）；

Standby功能：

當Standby為高電平時，發射功放加電；

當Standby為低電平時，發射功放不加電；

AM幅度調制功能：

AM為低電平時，發射支路按正常增益工作；

AM為高電平時，發射支路有大于10dB的衰減

諧波抑制：

接收支路≤-10dBc（接收衰減器衰減為0dB，輸入信號功率-20dBm）；

發射支路≤-10dBc（發射支路正常增益狀態，輸入功率-5dBm）；

接收和發射雜散抑制：≥50dBc；

靜噪：≤0dBm；

轉換時間          收發轉換時間：≤100ns；

移相轉換時間：≤200ns；

衰減轉換時間：≤200ns；

輸入/輸出VSWR：≤2.5

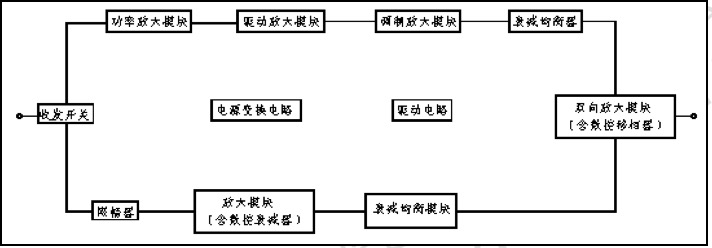

工作原理圖

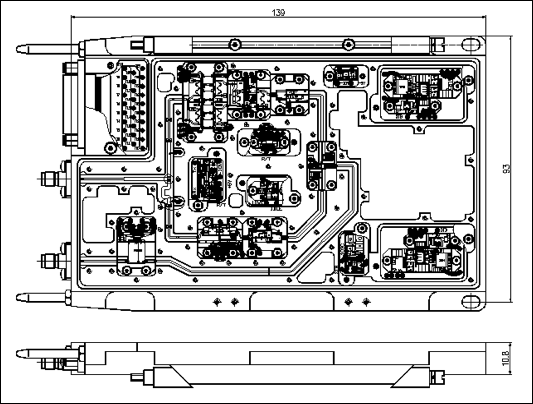

產品示意圖

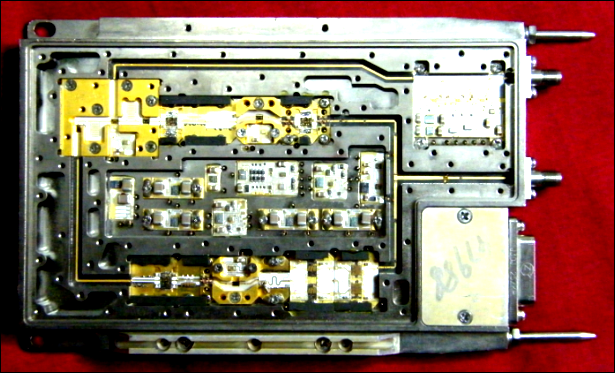

產品照片圖
